MZJ-100D 直流接觸器

該產品具有一路常開觸點,適用于電動汽車、電信通信設備、工程機械、電瓶車、電動叉車、火車、船舶、不間斷電源等電控系統.

產品介紹

功能特點:

適用于電動叉車、電瓶車、牽引車、挖掘機、磚瓦機、清潔車、汽車空調、通訊電源、不間斷電源、電鍍電源等系統電控電路的開關控制,具有體積小、負載容量大,使用壽命長,維護簡單等特點,深受用戶歡迎。該產品按照部標JB2286-78、JB3974-85、YD/585-92、YD/T512-92要求;經廠內和有關試驗單位試驗,滿足部標規范要求,用戶多年使用,最大限度地滿足用戶需要,質量可靠。

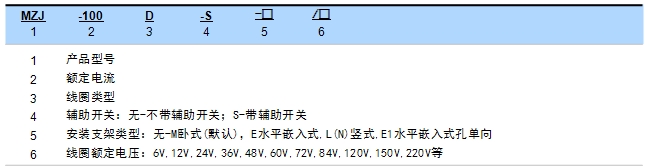

三佑型號含義:



用途:

該產品具有一路常開觸點,適用于電動汽車、電信通信設備、工程機械、電瓶車、電動叉車、火車、船舶、不間斷電源等電控系統.



技術參數:   (版本 2.52)

 三佑產品型號

 MZJ-100D

 觸點形式 一常開
 線圈額定電壓(DC V) 6V,12V,24V,36V,48V,60V, 72V,84V,120V,150V,220V等
 觸點額定電壓(DC V) ≤80V
 觸點48V電路額定負載電流(DC-1) 100A
 100A負載下主觸點接觸壓降 ≯80mV
 (20±5)℃下,冷卻吸合動作電壓(V) ≯70%
 (20±5)℃下,冷卻釋放動作電壓(V) ≯35%,≮5%
 40℃線圈工作電壓范圍 0.8-1.2Us
 通電動作時間 20毫秒
 斷電釋放時間 5毫秒
 觸點接通最大彈跳時間 10毫秒
 觸點斷開最大彈跳時間 3毫秒
 絕緣電阻 20MΩ
 抗電強度 50Hz/60Hz 1000VAC 1minute
 主觸頭最大通斷能力(通電5ms) 800A/5ms at 48V DC
 線圈功耗(W) 5-10
 線圈溫升(K) ≤60
 引出端溫升(K) ≤65
 電壽命 20000次
 機械壽命 30萬次
 工作規范 連續
 觸點材料 銀合金
 負載接線端子類型 M6螺絲
 線圈接線端子類型 M4螺絲
 輔助觸點額定負載(可選件) 2A/48VDC, 5A/24VDC
 檢測機構認證 CCC,CE,FCC,RoHS
注:由于考慮到用戶的使用環境不同,要求的性能重點不同,為更好提升產品的綜合性能,三佑可能會對直流接觸器的線圈參數、起跳電壓、溫升等做相應調整。以上參數僅做參考,詳細請參考三佑直流接觸器選用指南及使用可靠性手冊。



負載特性曲線圖:





安裝尺寸圖:





接線圖:

溫升曲線圖:





機械能力及使用環境:

 觸點引出端M6擰緊力矩(N.m) ≯4.5為宜
 線圈引出端M4擰緊力矩(N.m) ≯1.2為宜
 環境溫度 -25~+70℃
 相對濕度 +20℃ 98%
 固定處的震動頻率 3G、1~50Hz 振幅0.5mm
 沖擊 (60~100)次/分、加速度≤4g
 海拔高度 2000米
 安裝方向 任意
 防護等級 IP40(等效IEC60947)





訂貨需知:

 三佑產品型號

 MZJ-100D

 每只凈重 306克
 每箱數量 100只
 安裝支架種類 無-M臥式(默認),E水平嵌入式,L(N)豎式,E1水平嵌入式孔單向
訂貨時請寫明如下內容:名稱,完整型號,控制線圈電壓規格,安裝架類型,是否帶輔助觸頭,定貨數量。例如:直流接觸器SZJ100A-D/24V 100只,表示負載額定電流100A,線圈控制電壓24V,不帶輔助,默認安裝支架,購買100只。特殊電壓規格產品,如用戶需要可以特殊訂貨。



產品認證:













產品圖片:









資料下載:
