功能特點：

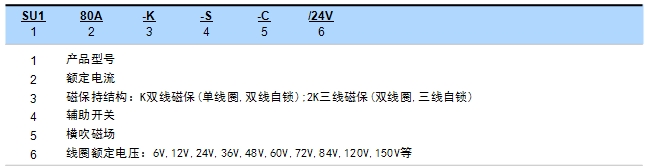

三佑型號含義：



用途：

該產品工作時實現零功耗接通，適用于5G、充電樁、電信通訊設備、自動化設備、電動車輛、節能環保系統、道路交通照明系統、程控電源和不間斷電源設備。



技術參數：   (版本 1.32)

三佑產品型號	SU1-80A-K
觸點形式	一路
線圈額定電壓(DC V)	6V,12V,24V,36V,48V,60V, 72V,84V,120V,150V等
觸點額定電壓(DC V)	≤80V
觸點48V電路額定負載電流(DC-1)	80A
80A負載下主觸點接觸壓降	≯80mV
(20±5)℃下，冷卻吸合動作電壓（V）	≯80%
(20±5)℃下，冷卻釋放動作電壓（V）	≯80%
40℃線圈工作電壓范圍	0.8-1.2Us
脈沖寬度	200ms≤t≤1s
工作頻率（方波）	每分鐘≤6次
絕緣電阻	100MΩ
抗電強度	50Hz/60Hz 2200VAC 1minute
主觸頭最大通斷能力（通電5ms）	600A/5ms at 48V DC
線圈功耗（W）	K 啟動: 5-10，保持: 0
線圈溫升(K)	常溫
引出端溫升(K)	≤65
電壽命	10000次
機械壽命	30萬次
工作規范	連續
觸點材料	銀合金
負載接線端子類型	PCB焊接
線圈接線端子類型	PCB焊接
輔助觸點額定負載（可選件）	2A/48VDC, 5A/24VDC

注：由于考慮到用戶的使用環境不同，要求的性能重點不同，為更好提升產品的綜合性能，三佑可能會對直流接觸器的線圈參數、起跳電壓、溫升等做相應調整。以上參數僅做參考，詳細請參考三佑直流接觸器選用指南及使用可靠性手冊。



負載特性曲線圖：





安裝尺寸圖：



接線圖：



其它接線圖：



機械能力及使用環境：

環境溫度	-40~+70℃
相對濕度	+20℃ 98%
固定處的震動頻率	3G、1～50Hz 振幅0.5mm
沖擊	(60～100)次/分、加速度≤4g
海拔高度	2000米
安裝方向	任意
防護等級	IP60（等效IEC60947）





訂貨需知：

三佑產品型號	SU1-80A-K
每只凈重(含臥式架)	190克
安裝支架種類	線路板接插式M4螺絲再固定

訂貨時請寫明如下內容:名稱，完整型號，控制線圈電壓規格，安裝架類型，是否帶輔助觸頭，定貨數量。例如：磁保持直流接觸器SU1-80A-K/24V 100只，表示負載額定電流80A，線圈控制電壓24V，不帶輔助，默認安裝支架，購買100只。特殊電壓規格產品，如用戶需要可以特殊訂貨。





產品圖片：









資料下載：

序號	下載
1	SU1-80A-K產品資料
2	直流接觸器產品需求應用條件表 for PDF/ 直流接觸器產品需求應用條件表 for XLS
3	PDF文件閱讀器1 for WinXP/ PDF文件閱讀器2 for Win7 / Adobe Reader閱讀器



友情提示：如果想了解更多的SAYOON三佑SU1-80A-K磁保持直流接觸器的技術細節參數，或者除此產品外的其它SAYOON三佑產品信息，請?jiān)L問SAYOON三佑電氣的官方網站djdjo.cn，或者發郵件到[email protected]郵箱，浙江三佑電氣有限公司將歡迎您的到來。
