功能特點：

其它聲明：如果你們選用我們的產品，盡量建議聯系我們專業的售后技術人員。我們的規格參數已表述非常詳細，如果說因?yàn)榭蛻魬?yīng)用不當或使用不當所造成的產品損壞或者造成其他設備損壞等財產損失，均有客戶自己承擔，本公司概不承擔任何責任。如果你有選型的問題請聯系我們技術人員。

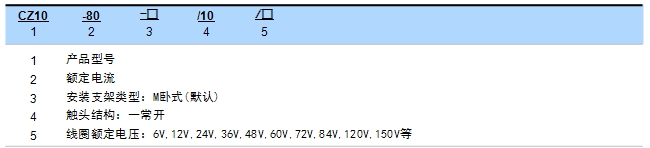

三佑型號含義：



用途：

該產品具有一路常開觸點，適用于電動三輪車、電動四輪車、電動機械設備、休閑車、掃地機、制陶瓷機、拉坯車、磚車、清潔車、太陽能船、程控電源和不間斷電源設備。



技術參數：   (版本 2.06)

三佑產品型號	CZ10-80
觸點形式	一常開
線圈額定電壓(DC V)	6V,12V,24V,36V,48V,60V, 72V,84V,120V,150V等
觸點額定電壓(DC V)	≤80V
觸點48V電路額定負載電流(DC-1)	80A
20A負載下主觸點接觸壓降	≯80mV
(20±5)℃下，冷卻吸合動作電壓（V）	≯70%
(20±5)℃下，冷卻釋放動作電壓（V）	≯35%,≮5%
40℃線圈工作電壓范圍	0.8-1.2Us
通電動作時間	25毫秒
斷電釋放時間	10毫秒
觸點接通最大彈跳時間	10毫秒
觸點斷開最大彈跳時間	3毫秒
絕緣電阻	20MΩ
抗電強度	50Hz/60Hz 1000VAC 1minute
主觸頭最大通斷能力（通電5ms）	600A/5ms at 48V DC
線圈功耗（W）	5-10
線圈溫升(K)	≤60
引出端溫升(K)	≤65
電壽命	20000次
機械壽命	30萬次
工作規范	連續
觸點材料	銀合金
負載接線端子類型	M5螺絲
線圈接線端子類型	M4螺絲
檢測機構認證	CE,FCC,RoHS

注：由于考慮到用戶的使用環境不同，要求的性能重點不同，為更好提升產品的綜合性能，三佑可能會對直流接觸器的線圈參數、起跳電壓、溫升等做相應調整。以上參數僅做參考，詳細請參考三佑直流接觸器選用指南及使用可靠性手冊。



負載特性曲線圖：

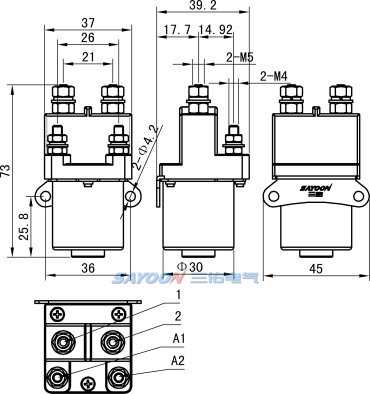

安裝尺寸圖：



接線圖：

線圈溫升曲線圖：





機械能力及使用環境：

觸點引出端M5擰緊力矩(N.m)	≯2.5為宜
線圈引出端M4擰緊力矩（N.m）	≯1.2為宜
環境溫度	-25~+70℃
相對濕度	+20℃ 98%
固定處的震動頻率	3G、1～50Hz 振幅0.5mm
沖擊	(60～100)次/分、加速度≤4g
海拔高度	2000米
安裝方向	任意
防護等級	IP40（等效IEC60947）





訂貨需知：

三佑產品型號	CZ10-80
每只凈重	160克
每箱數量	100只
安裝支架種類	M臥式(默認)

訂貨時請寫明如下內容:名稱，完整型號，控制線圈電壓規格，安裝架類型，是否帶輔助觸頭，定貨數量。例如：直流接觸器CZ10-80/24V 100只，表示負載額定電流80A，線圈控制電壓24V，不帶輔助，默認安裝支架，購買100只。特殊電壓規格產品，如用戶需要可以特殊訂貨。



產品認證：









產品圖片：









資料下載：

序號	下載
1	CZ10-80產品資料
2	直流接觸器產品需求應用條件表 for PDF/ 直流接觸器產品需求應用條件表 for XLS
3	PDF文件閱讀器1 for WinXP/ PDF文件閱讀器2 for Win7 / Adobe Reader閱讀器



友情提示：如果想了解更多的SAYOON三佑CZ10-80直流接觸器的技術細節參數，或者除此產品外的其它SAYOON三佑產品信息，請?jiān)L問SAYOON三佑電氣的官方網站djdjo.cn，或者發郵件到[email protected]郵箱，浙江三佑電氣有限公司將歡迎您的到來。
